AKX-10: 铸铁 球化率检测
AKX-10 系列超声波声速仪将无损的测量球化率发挥到；提供快速的超声速率检测以确定汽车等安全部件的球化率。
同时兼顾可靠性、性能与耐用性，无论您在何处检测，AKX-10 系列球化率仪都是您值得信任、卖力工作的伙伴。这种创新的球化率仪会提供给用户凡的使用体验。在有对比试块情况下，也适用于蠕化率测量、
适合测量铸铁材料的球化率（蠕化率），符合JB/T9219标准；同时适用于金属、塑料、陶瓷、玻璃、玻璃纤维及其他任何超声波的良导体的声速测量。
功能
n 无损的球化率测量
利用超声与球化率的关系，进行无损伤的球化率测量；通过积累大量试验数据，内置优化球化率算法，提高测量准确度。
n 无需标准试块，探头零点自动校准
的探头零点实时自动校准技术，跟踪世界新技术潮流。免除您手动校准探头零点的烦恼，更解决了探头零点漂移造成的测量误差，保证测值准确,摆脱对标准试块的依赖。
n 10万个测值大容量数据储存
n 数据统计
测量过程中在线统计：大、小、标准偏差；数据文件统计：大/小值、均值、均方差
n 探头连接状态指示/耦合状态判断
具有探头连接状态指示功能;提示信号耦合强弱；测值显示实心/空心变化,直观指示耦合情况是否能正常测量
性能
n 测量准确：1%分辨率
高精度的测量电路，辅以针对材料声特性的校准修正，可保证在整个测量范围内测量分辨力1%
长待机：200小时，摆脱频换电池烦恼
操作
n 图标式菜单结构
n 滚动条指示功能
大字体显示/常规字体显示自由切换
|
性能指标
|
|
工作原理
超声波（脉冲-回波/回波-回波）
|
|
声速
4000-6000m/s
|
|
球化率
百分比：50～，1%
等级：1-6级
|
|
厚度范围
0.75-50mm（根据晶粒和表面状况而定）
|
|
测厚分辨率
0.1mm(> 100mm)/0.01mm(<100mm)
|
|
示值精度
1%
|
|
零点自动校准
通过的零点自动校准技术实现探头零点的实时校准
|
|
V声程修正 自动
|
|
探头连接状态指示 有
|
|
耦合状态判断
提示信号耦合强弱；测值显示实心/空心变化,直观指示是否能正常测量
|
|
外型尺寸
165×82×30 mm
|
|
重量
250g（包括电池）
|
|
工作环境
温度：-20℃～70℃
湿度：5%～90%
周围环境无强烈振动、无强烈磁场、无腐蚀性介质及严重粉尘。
|
|
发射脉冲
|
|
激励脉冲
150V负尖脉冲
|
|
接收系统
|
|
增益 高/低/自动
|
|
频率带宽 0.5-15MHz
|
|
显示
|
|
LCD点阵显示
高对比度128x64点阵液晶显示，精美印刷体文字、数字及符号，高亮度EL背光
|
|
测量刷新频率
单点测量时5次/秒、扫描模式25次/秒
|
|
测值/报警
|
|
测值显示
3个定制的测值显示区，可选择在线统计值或声速
|
|
数据统计
在线统计：大、小、标准偏差
文件统计：大/小值、均值、均方差
|
|
报警 阈值声光报警
|
|
存储
|
|
数据组 1000组
|
|
厚度值 1000个/组，线性
|
|
|
|
输入输出
|
|
探头连接 LEMO 00 (C5) x2
|
|
|
|
语言 中/英文
|
|
单位 mm/inch
|
|
电源
|
|
电池 1.5V AAA电池x4
|
|
工作时间
可连续工作200小时(标准测试条件下)
|
|

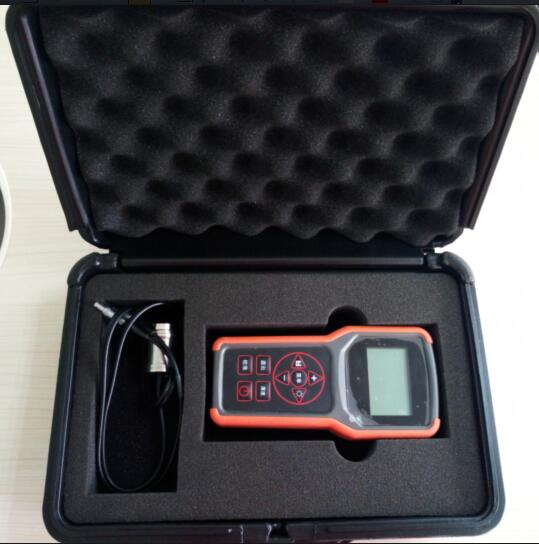

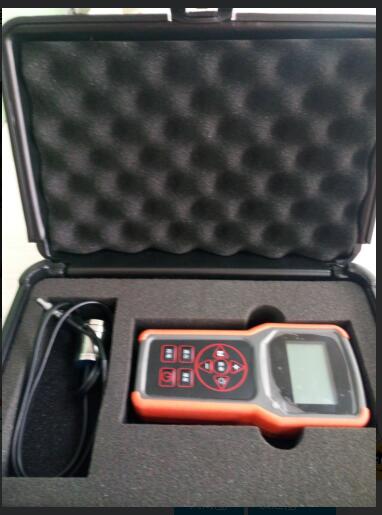

标配
|
|
主机
探头
电池
|
1台
1只
1组
|
说明书
包装箱
耦合剂
|
1本
1个
1瓶
|
... 我们的球化率仪
|
型号
|
球化率测量
|
无需试块自动校零
|
测量精度
|
USB
|
穿透涂层
|
统计功能
|
存储容量
|
|
AKX-10
|
V
|
V
|
1%
|
V
|
V
|
在线统计/数据统计
|
1000组
|
... 我们的球化率探头
|
应用
|
型号
|
频 率
|
探 头 直 径
|
厚度范围（根据晶粒和表面状况而定）
|
小管径
|
|
标准应用
|
PT301S
|
5 MHz
|
10mm
|
0.75mm～20.0mm
|
Φ20mm×3.0mm
|
|
高衰减测量(粗晶)
|
PT408S
|
2 MHz
|
22mm
|
50mm以下
|
20mm
|
...常用球墨铸铁力学性能
|
球墨铸铁基体
|
热处理状态
|
σ(MPa)
|
δ(%)
|
硬度HB
|
|
铁素体
|
铸态
|
450～550
|
10～20
|
137～193
|
|
铁素体
|
退火
|
400～500
|
15～25
|
121～179
|
|
珠光体+铁素体
|
铸态或退火
|
500～600
|
5～10
|
147～241
|
|
珠光体
|
铸态
|
600～750
|
2～4
|
217～269
|
|
珠光体
|
正火
|
700～950
|
2～5
|
229～302
|
|
珠光体+碎块状铁素体
|
部分奥氏体正火
|
600～900
|
4～9
|
207～285
|
|
贝氏体+碎块状铁素体
|
部分奥氏体等温淬火
|
900～110
|
2～6
|
HRC32～40
|
|
下贝氏体
|
等温淬火
|
1200～1500
|
1～3
|
HRC38～50
|
|
回火索氏体
|
淬火，550-600℃回火
|
900～1200
|
1～5
|
HRC32～43
|
|
回火马氏体+回火索氏体
|
淬火，360-420℃回火
|
1000～1300
|
0.5～1
|
HRC45～50
|
|
回火马氏体
|
淬火，200-250℃回火
|
700～900
|
|
HRC55～61
|
