? 依照 ISO / JIS 或 MOTIF标准, 可测量多达 65 种参数,  包括
R, P 和 W 轮廓
? 公差监控和数据统计功能
? 通过 Teach-In 模式, 快速建立 Quick & Easy 测量程序
? 广泛的记录功能
? 模拟操作可帮助操作者更快地悉识系统操作
? 按客户的实际应用情况, 选择不同的系统兀配置
? 可设置不同水平的用户权限
? 通过计算机连接打印机, 可打印 A 4 表格
? 可在计算机上获得所测的轮廓

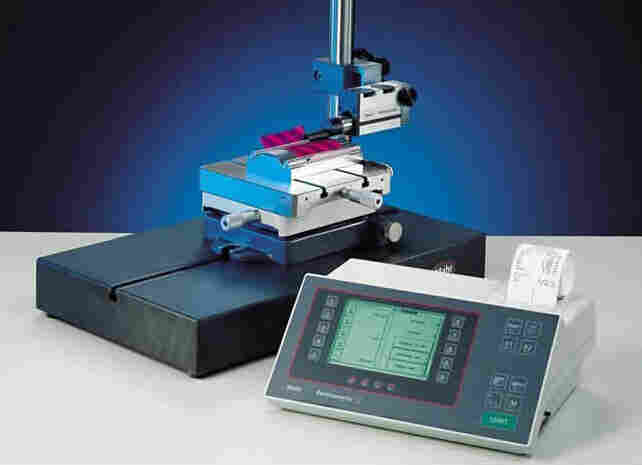

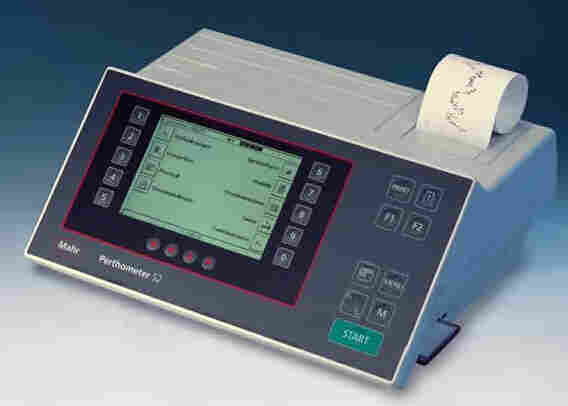

Perthometer S2. 技术数据

测量原理   探针接触测量法
测量范围
范围/分辨率  ± 25 μm/0.8 nm
(± 1,000 μin/.032 μin)
± 250 μm/8 nm
(± 10,000 μin,/.315 μin)
± 2,500 μm/80 nm
(± 100,000 μin/3.15 μin)
65,536 步长/垂直范围
11,200 测量点/标准扫瞄长度
标准  DIN EN ISO/JIS/ASME 46.B
轮廓类型  R, D, P, W (轮廓可例转)
垂直方向缩放比例 0.1 μm/div. 至 5,000 μm/div.  或自动
 (3.937 μin/div. 至 .197 in/div.)
水平方向缩放比例 1 μm/div. 至 5,000 μm/div.  或自动
用于评定长度轮廓   (39.370 μin/div. 至 .197 in/div.)
图形 lm 0.40/1.25/4.00/12.50/40.00 mm
(.015/.049/.157/.492/1.575 in)
扫瞄长度 Lt 0.56/0 mm
(.022/.070/.224/.700/2.240 in)
扫瞄长度 1/2/4/8/12/16  mm
(MOTIF)  (.040/.080/.0 in)
特殊扫瞄长度 0.56 至 120.00 mm, 可调
(.022 in 至 4.724 in)
取样长度个数 1 至 5, 可选
滤波器 (根据 ISO/JIS)  相位滤波器 (高斯滤波器), 按照
DIN EN ISO 11562 标准
特殊滤波器  按照 DIN EN ISO 13565-1, 1997;
lc/ls 按照 ISO 3274, ARC 功能
截止波长 lc 0.08/0.25/0.8/2.5/8 mm
(.003/.010/.032/.100/.320 in)
短截止波长 lc/可选   有
参数  Ra, Rq; Rz, Rt, Rp, Rv, RSm, Rdq,
(带有公差极限)  Rsk, Rku, Rdc, Rmr, Pmr, Pt, Wt, Pdc
(DIN EN ISO 4287), Wa, HSC, Wg, WSm,
Rz1max, Rmax (DIN 4288),
Rpk, Rk, Rvk, Mr1, Mr2, Pdc, A1, A2
(DIN EN ISO 13565)
Rpmax, Rvmax, Rpc (prEN 10049), R, Ar,
W, Aw, Rx, Wx, Wte, Nr, Ncrx, Nw, CP
(ISO 12085), R3z (DBN 31007), RzJ, S
(JIS B 601)
参数表 Rmr; Pmr; Rdc; Pdc; Rk; Rz; Rp;
Nf; CR/CF/CL (轮廓种类可选, 基线
和交叉线可调)
特征曲线  轮廓图, 材质比率(Abbott 曲线), 震
幅密度; (轮廓种类可选)
校准功能  动态和静态
公差监控  有, 大/小
自动功能  有, 选择标准滤波器和扫瞄长度
统计  每个测量程序10 个参数
X, S, R; Max, Min, 多 200 个测量
差结果统计
无效测量统计

13 种语言   英语, 德语, 法语, 意大利语, 葡萄
牙语, 西班牙语, 瑞典语, 丹麦语,
捷克语, 波兰语, 中文, 韩语, 日本
软件 S2Prog Windows 程序;
MarSurf  XR 20 (可选)
密码保护  有
日期/时间   有
单位 mm/inch   可选
存储 PCMCIA 记忆卡用来存储轮廓、测
量结果、测量程序/ 内置存储测量结
果和统计
显示  带背景光的 LCD 图像显示, 黑白480 x
320 像素, 轮廓演示
键盘  薄膜键盘
打印机  热敏图表打印机,
384 点/行;
8 点/mm  (200 点/in)
打印速度  5 mm/s (.2 in/s)
打印  自动/手动, 记录日期和/或时间
尺寸 (高x阔x深)   约 150 x 320 x 250 mm
(5.906 x 12.600 x 9.843 in)
装置防护等级 IP 40;
键盘防护等级 IP 54;
温度范围
存储  –15 to +55 °C (41°F to 104°F)
操作  +5 to +40 °C (5°F to 131°F)
相对湿度 30 % to 85 % (非压缩)
重量 < 3 kg (6.6 lbs)
电源  拔插电源9 V; 镍镁电池
充电情况显示  有显示
电源管理  有
连接  驱动器, RS 232 C 和 SPC 接口, 拔插
电源, PCMCIA 卡槽, 保险丝
电感传感器  运送频率 20 kHz
传感器种类/  R-系列 (滑块):
测量范围
(设定 2 μm   ±50/250 μm (± 2000 μin/10,000 μin)
(.00039 in)/90°) MFW (skidless): ±250  μm (10,000 μin)
FRW (skidless)  (10 μm (400 μin), 90°):
± 750 μm (30,000 μin)
Focodyn, LS1/LS10 (选配):
± 250 μm (10,000 μin)
测量力   R-系列: 约 0.7 mN
MFW: 0.7 mN / FRW: 6 mN
Focodyn/LS 1/LS 10: 激光
驱动器 PZK, GD 25, PGK 120, PRK 通过 PAV 62
测量速度  0.1 和 0.5 mm/s (.0394 和 0.197 in/s)
